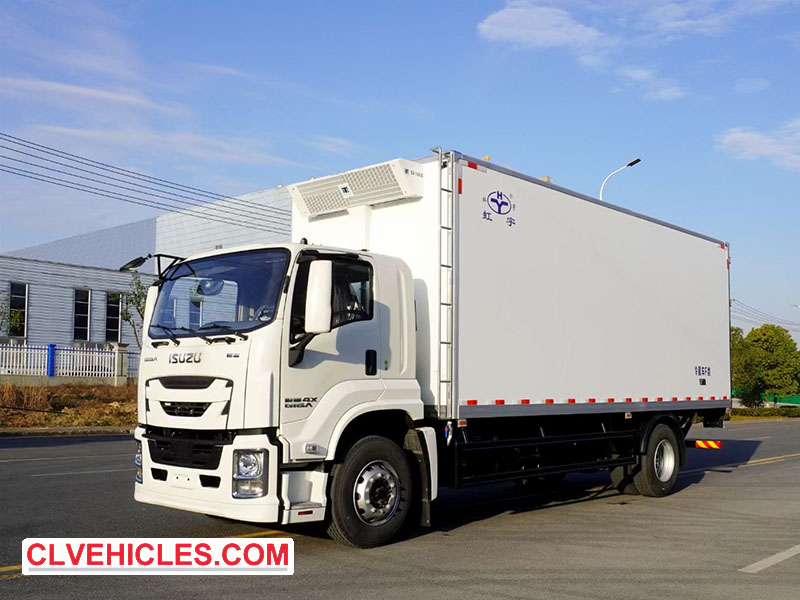

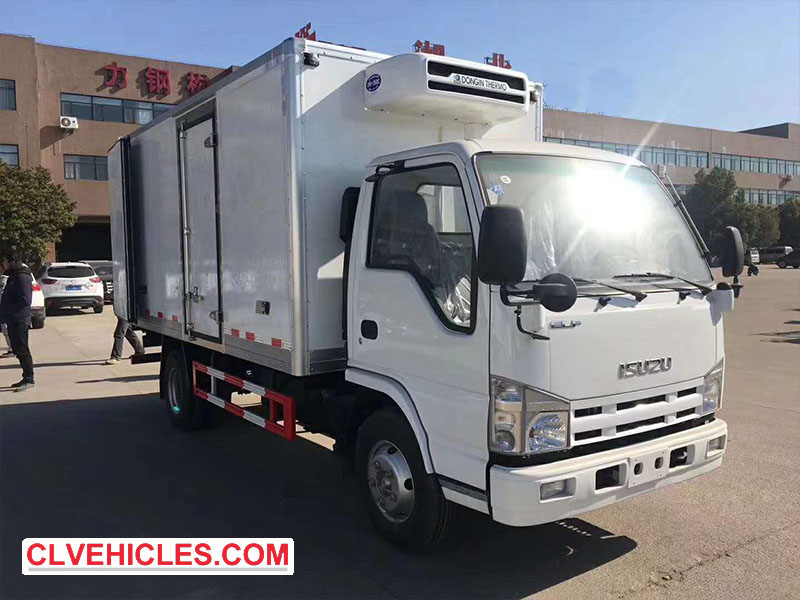

Строительство Рефрижераторный грузовик ISUZU Компоновочный отсек представляет собой сложный инженерный процесс, направленный на создание высокоэффективной композитной конструкции, сочетающей в себе теплоизоляцию и долговечность. Основной корпус отсека собирается из шести основных панелей — передней двери, задней двери, верхней, нижней и боковых панелей — склеенных между собой прочным двухкомпонентным конструкционным клеем и дополнительно усиленных снаружи приклепанными профилями из алюминиевого сплава. Вся конструкция построена по принципам сэндвич-композитных материалов, где каждая панель формируется путем прессования внутренней и внешней обшивки на основной материал с помощью клея. Внешняя обшивка выполнена из прочных листов стеклопластика (GRP) толщиной 2,6 мм, выбранных за их прочность и устойчивость к атмосферным воздействиям; внутренняя поверхность облицована алюминиевыми листами с покрытием толщиной 1,2 мм, устойчивыми к коррозии, для поддержания гигиены и продления срока службы.
В основе этих панелей лежит теплоизоляционный сердечник: жесткие пенополиуретановые плиты плотностью 45-48 кг/м³. Этот пенополиуретан обладает чрезвычайно низкой теплопроводностью, составляющей от 0,018 до 0,023 Вт/м²·К, что обеспечивает минимальную передачу тепла и сохранение структурной целостности в широком диапазоне температур от -50°C до +70°C. Каждый тип панели имеет определенную толщину и конструкцию усиления, соответствующие его конкретной функции. Передняя панель имеет толщину 80 мм, в нее встроены крепежные элементы и отверстие для независимого блока охлаждения. Левая и правая боковые панели также имеют толщину 80 мм и содержат встроенные компоненты для внутренней отделки, такие как вентиляционные отверстия или направляющие для крепления груза.

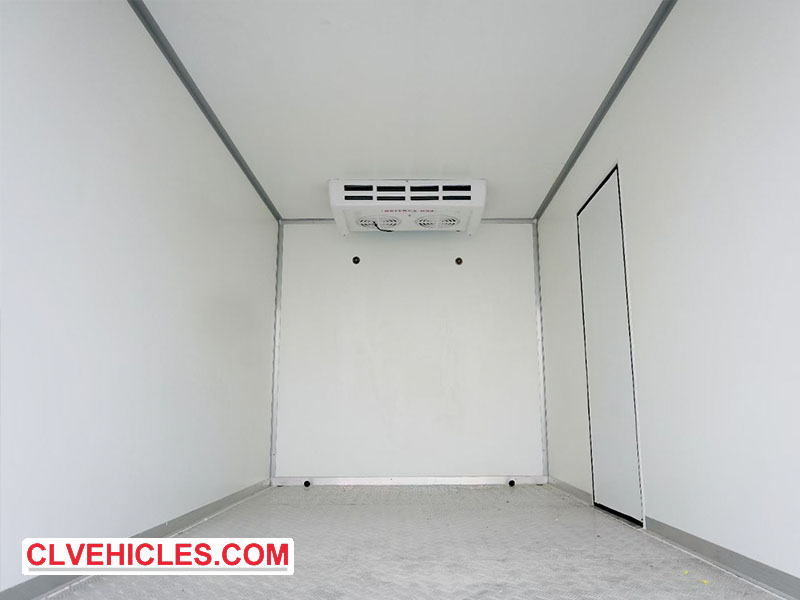

Плинтус тщательно спроектирован для выдерживания больших нагрузок и предотвращения теплопотерь. Его толщина составляет 90 мм, а верхняя поверхность покрыта водонепроницаемой фанерой толщиной 18 мм. Под ней находится прочный каркас, изготовленный из профилей из швеллера и фанеры, конструкция которого巧妙 выполняет двойную функцию: предотвращает тепловые мосты между внутренним и внешним пространством, а также значительно повышает структурную целостность и несущую способность пола. В качестве напольного покрытия используются прямоугольные алюминиевые профили и дренажная система типа «утиный клюв». Верхняя панель, также толщиной 90 мм, имеет встроенные железные фитинги для надежной установки внутренних аксессуаров, таких как потолочные светильники и испарительные блоки, и оснащена защитными кожухами.

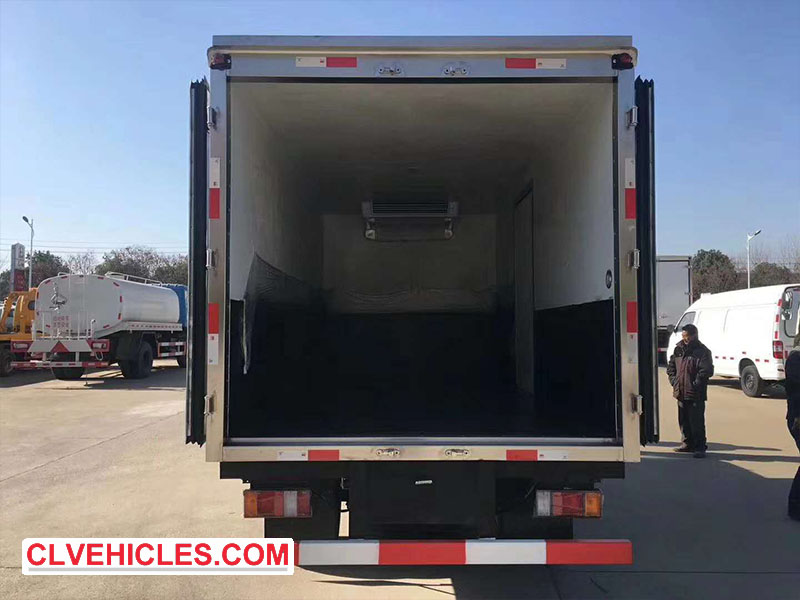

Ключевым элементом конструкции является рама задней двери, изготовленная из нержавеющей стали SUS304 толщиной 2,5 мм для максимальной прочности и коррозионной стойкости. Такая конструкция позволяет задней двери открываться на 270 градусов, обеспечивая беспрепятственный доступ. Рама тщательно крепится к корпусу снаружи винтами с круглой головкой, а изнутри — с помощью двухслойной системы усиления, состоящей из винтов с потайной головкой и заклепок. Крайне важно, что между рамой из нержавеющей стали и композитной панелью вставлен слой изоляционного материала из АБС-пластика для предотвращения образования мостиков холода, которые могут ухудшить теплоизоляционные характеристики. Сама панель задней двери имеет толщину 80 мм, полностью открывается и оснащена прочной фурнитурой, такой как петли и замок.
Крайне важно обеспечить чрезвычайно низкий уровень утечки воздуха и тепла, что достигается за счет многослойной стратегии герметизации. Конструктивно все швы панелей выполнены с перекрывающимися ступенями, что увеличивает длину герметизирующего слоя и укрепляет соединение. Эти сопрягаемые поверхности, включая поверхности с рамой задней двери, покрыты тем же высокоэффективным монтажным клеем, который используется для основного соединения, обеспечивая герметичность. Внутри стыки между полом и стенами герметизированы полиуретановым конструкционным клеем. Сама дверь оснащена универсальной лабиринтной резиновой лентой, создающей извилистый путь для потока воздуха и обеспечивающей плотное и надежное уплотнение за счет точного контроля зазоров двери. Каждое отверстие в корпусе отсека, будь то трубопровод холодильной установки, внутренняя проводка освещения или крепежные винты, тщательно герметизируется с использованием специальных герметиков и уплотнительных колец. Окончательная сборка выполняется в строгой последовательности — от опорной плиты до установки задней двери — для обеспечения точной сборки, с тщательным контролем качества диагональных размеров, нанесения клея и расположения винтов, гарантируя герметичность, высокую эффективность и структурную прочность готового холодильника.
